Какими правилами следует руководствоваться, выбирая электропривод для воздушного клапана, разбираем в статье.
Тип системы вентиляции
Тип вентиляционной системы – первое, что определяет выбор электропривода воздушной заслонки. В зависимости от назначения вентиляции, предъявляются различные требования к скорости срабатывания, усилию, энергонезависимости, типу сигнала управления. Это связано с конкретными задачами, особенностями работы каждой системы.

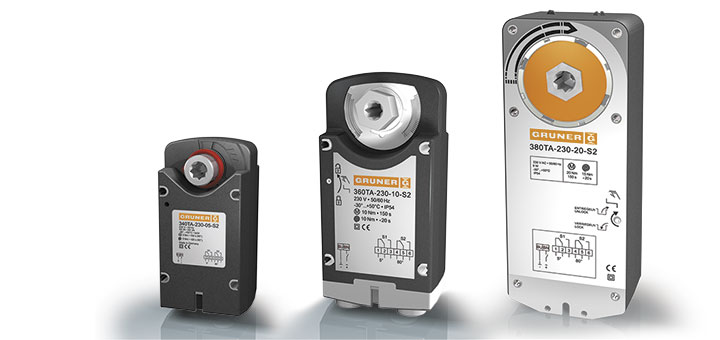

Общеобменная вентиляция служит для поддержания нормативных параметров микроклимата в помещениях. Для таких систем подходят стандартные электроприводы с плавным или ступенчатым управлением, средней скоростью поворота заслонки и умеренным крутящим моментом. Вместе с тем, неотъемлемым компонентом общеобменной вентиляции являются огнезадерживающие клапаны, устанавливаемые на воздуховодах в характерных точках системы. Управление такими заслонками обеспечивают специальные приводы, такие как Gruner серии 360 или Gruner серии 340.
Местная вентиляция, как правило, используется для удаления загрязнений в конкретных зонах. Например, в лабораториях или на производственном участке. В подобных случаях необходимо подбирать модель, обеспечивающую быстрое и точное реагирование, поскольку от скорости и точности работы зависит безопасность и эффективность удаления вредных веществ.
Аварийная вентиляция активируется в нештатных ситуациях и требует особой надежности. Здесь используются электроприводы с функцией возвратной пружины. Пружинный привод обеспечивает автоматическое открытие/закрытие заслонки, при отключении напряжения. Устройство должно быстро срабатывать, независимо от состояния внешнего питания.
Противодымная вентиляция предъявляет наиболее строгие требования. Дымовые клапаны, устанавливаемые в таких системах, обязаны открываться и сохранять открытое положение для удаления продуктов горения из помещений. Поэтому к надежности приводного механизма предъявляются высокие требования, равно как и к устройствам, монтируемым на огнезадерживающих клапанах общеобменной вентиляции.
Крутящий момент и размеры заслонки
Крутящий момент привода должен соответствовать аэродинамическому сопротивлению и габаритам воздушной заслонки. Поэтому при расчете необходимой моментной величины, учитывают геометрические размеры затвора, давление в системе, плотность воздуха и конструктивные особенности самой заслонки (исполнение затворного механизма, уплотнения, наличие теплоизоляции и т.д.). При выборе модели важно обеспечивать запас не менее 20–30 % от расчетного значения, особенно при эксплуатации в сложных условиях или переменных нагрузках. Но излишнее превышение рабочего параметра экономически нецелесообразно.
Значение крутящего момента указывают в технических характеристиках модели. Как правило, это унифицированные значения: 2 Н·м, 5 Н·м, 10 Н·м, 20 Н·м и т.д. Например, электропривод Gruner 225C-024T-05-S2 рассчитан на 5 Н·м, что, согласно рекомендациям производителя, достаточно, чтобы управлять заслонкой площадью до 1 м2. Тогда как более мощный вариант Gruner 363-230-40 с моментом 40 Н·м подходит для затворов площадью до 6 м2.
Тип управления и совместимость с автоматикой
Электроприводы могут быть с двухпозиционным (открыто/закрыто), трехпозиционным или пропорциональным управлением. Выбор зависит от архитектуры системы автоматизации.
Двухпозиционное управление – самый простой и распространенный способ. Привод открывает или закрывает заслонку по сигналу "вкл/выкл". Используется в системах без плавного регулирования потока. Управляющий сигнал – 230 В или 24 В переменного/постоянного тока. Пример такого решения – модель Gruner 340-230-05-S2/8F12 с возвратной пружиной для противопожарных клапанов.
Трехпозиционная схема предусматривает подачу отдельных сигналов на открытие и закрытие воздушной заслонки. Ее промежуточное положение регулируется длительностью электрического импульса. Когда сигнал прерывается, электропривод останавливается и сохраняет текущее положение. Это позволяет управлять позиционированием затвора, но без обратной связи о текущем угле. По такому принципу работает привод Gruner 227SZ-230-05/8E8 с пружинным возвратом.
Пропорциональное (аналоговое) управление обеспечивает точное положение заслонки в диапазоне от 0 до 100 %. Управляющий сигнал – напряжение (0–10 В) или ток (4–20 мА). Используется в системах с автоматическим регулированием расхода воздуха, переменным расходом (VAV-системах), а также при интеграции с системами диспетчеризации (BMS). Алгоритм с плавным управлением реализован в модели Gruner 225CS-024T-05-W, оснащенной функцией обратной связи.
При выборе электропривода необходимо убедиться в совместимости с системой автоматики. Важно учитывать тип сигнала, его диапазон, полярность и допуски по точности, скорость отклика (время поворота заслонки), наличие обратной связи. При интеграции в систему пожарной безопасности, нужно обратить внимание на поддержку используемых протоколов.
Условия эксплуатации
Эксплуатационные условия – один из определяющих факторов выбора, поскольку напрямую влияет на надежность и срок службы электропривода. Подбирая модель, важно учитывать:
- Температуру окружающей среды
- Уровень влажности и запыленности в помещении
- Взрывоопасность
- Наличие агрессивных газов и коррозионных факторов
- Место установки привода (внутри, снаружи здания)
Как правило, класс защиты корпуса от проникновения влаги и пыли (IP) составляет не менее IP54 для внутренней установки, IP65 и выше для наружного монтажа. А применение на объектах с потенциальной опасностью взрыва требует взрывозащищенного исполнения.
