Задача систем приточно-вытяжной вентиляции – обеспечить достаточный воздухообмен с постоянным притоком свежего воздуха в помещение. Для управления воздушным потоком, на воздуховоде устанавливают клапаны разных типов: избыточного давления, запорные, обратные, регулирующие. Они приводятся в действие вручную, с помощью пневматического или электрического привода, в зависимости от оснащения.
Что такое электропривод регулирующих клапанов
Положение створки вентиляционного клапана определяет пропускную способность воздуховода и, соответственно, напрямую влияет на количество воздуха, поступающего в помещение. Затвор можно устанавливать в фиксированное положение при наладке системы или позиционировать его автоматически. Работу по второй схеме обеспечивают с помощью электропривода. Это исполнительный механизм, работающий в составе системы управления. При поступлении команды (сигнала), он открывает, закрывает или устанавливает створку в промежуточное положение.

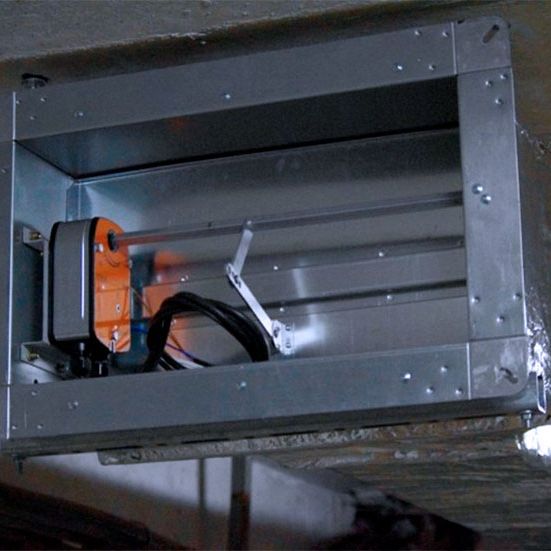

Особенность работы электроприводных механизмов для регулирующих клапанов состоит в том, что они работают не только на крайних позициях "открыто-закрыто", но и поддерживают разные углы поворота затвора. Такой принцип действия не поддерживают двухпозиционные модели, например приводы с возвратной пружиной, задача которых состоит, как правило, в охранных функциях. При отключении электропитания во время пожара, они автоматически перекрывают поток воздуха, переводя заслонку в закрытое положение. К таким устройствам предъявляют повышенные требования в отношении скорости срабатывания и термической стойкости.
Электроприводы регулирующих клапанов должны приводить створку в заданное положение и надежно удерживать ее в этой позиции. Для этого выбирают трехпозиционные устройства или модели с плавным регулированием углового положения. Таким образом обеспечивается сбалансированная работа приточно-вытяжной вентиляции, включая все ветки системы. Воздух подается в нужном объеме для поддержки нормативной кратности воздухообмена.
Чтобы приводной механизм корректно работал, его важно правильно подобрать. Главными характеристиками, по которым производят выбор, являются геометрические размеры створки, угол и время ее поворота. Чем больше физические параметры затвора регулирующего клапана, тем большим крутящим моментом должен обладать привод, а значит и более мощным должен быть двигатель. Как правило, такие устройства комплектуются бесщеточным электродвигателем постоянного тока (BLDC).

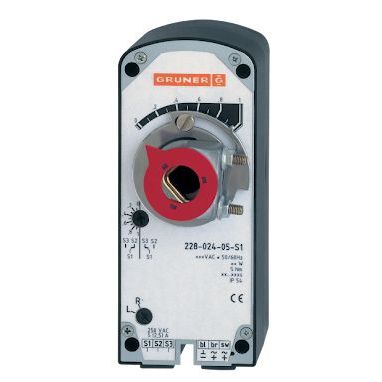

В открытом онлайн-доступе представлено немало таблиц для выбора привода, в зависимости от площади воздушного регулирующего клапана. Но этой информацией лучше пользоваться для предварительной ориентации в обширном ассортименте. Намного надежнее следовать указаниям производителя, который полностью отвечает за свой продукт. Например, привод 225C-024T-05-S2 с крутящим моментом 5 Нм, предложенный немецкой компанией Gruner, рекомендован для клапанов площадью до 1 м2. В этой модели реализовано плавное регулирование позиции, предусмотрена обратная связь и установлено два вспомогательных переключателя.
Виды электроприводов регулирующих клапанов
Несмотря на схожее назначение приводных механизмов, монтируемых на вентиляционные клапаны, модели имеют определенные отличия. В связи с этим электрические приводы можно разделить на несколько видов, в зависимости от следующих факторов:
- электропитание – устройства, работающие на напряжении 24 В или 230 В
- монтаж – с фланцевым, универсальным креплением скобой и антиторсионной дугой, установкой на круглый или прямоугольный вал
- обратная связь – приводы с обратной связью или без нее
- направление вращения – против или по часовой стрелке
- угол вращения – модели, работающие в диапазонах -5…95 °С, 0…90 °С или другом, в зависимости от исполнения
- тип регулирования – решения с двух-, трехпозиционным или плавным изменением угла наклона створки
- скорость срабатывания – стандартные (60–120 секунд), быстрого срабатывания (20–35 секунд)
Приводы регулирующих клапанов, работающие на напряжении 24 В, такие как Gruner 342-024-15-S2, используются в системах с низковольтным питанием для интеграции с контроллерами. Такие модели устанавливают в коммерческих зданиях и промышленных объектах, где имеет значение повышенная электробезопасность. Приводные устройства с рабочими параметрами 230 В, например Gruner 225-230T-05, подходят для большинства бытовых и промышленных систем вентиляции, где доступно питание от стандартной сети. Отдельные модели могут работать от разных типов напряжения (24 В и 230 В), что делает их универсальными и упрощает выбор.

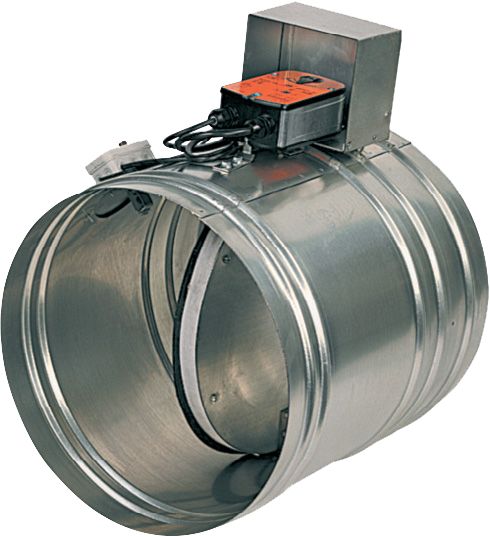

Чаще всего электроприводы крепятся непосредственно на вал регулирующего клапана, причем как снаружи, так и внутри воздуховода. Такое решение упрощает монтаж, а также позволяет использовать приводы в компактных системах. Крепление с помощью фланца обеспечивает жесткое соединение и точность передачи вращения. Этот метод применяется для больших клапанов и систем с высокими требованиями к надежности.

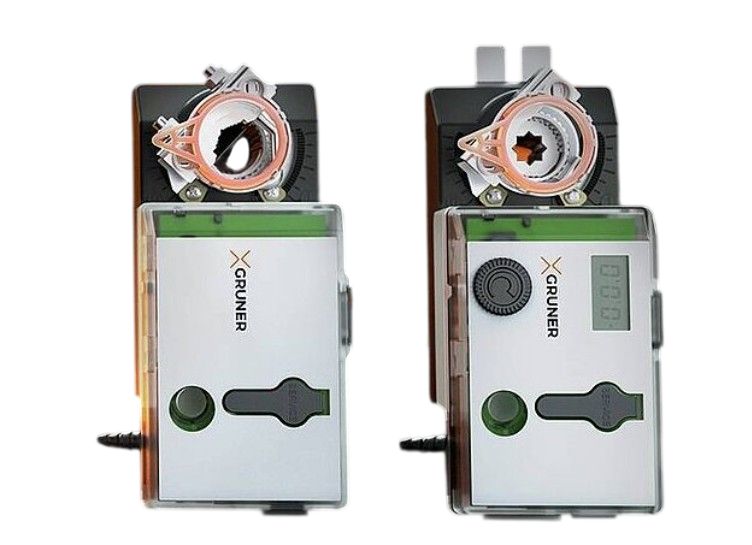

В тех случаях, когда стандартная установка электропривода затруднительна, используют специальное угловое приспособление. Как правило, это происходит в условиях ограниченного пространства. Для подключения приводного устройства к клапанам различных типов, применяются специальные адаптеры или, как в случае компании Gruner, используются универсальное крепление, с использованием скобы и антиторсионной дугой. Подобное решение предусмотрено в модели Gruner 225-230T-05, работающей с усилием вращения 5 Нм от сетевого напряжения AC 230 В.
Наиболее прогрессивные решения на сегодняшний день – электроприводы с плавным управлением. Они обеспечивают точное позиционирование створки клапана, в зависимости от управляющего сигнала (обычно 0–10 В или 4–20 мА). Такие устройства используются в местах, где крайне важно поддерживать конкретный объем подаваемого воздуха. Это модели, которые могут интегрироваться с клапанами и работать в системах комплексной автоматизации зданий.
