В статье рассматриваем, какой электропривод выбрать для систем вентиляции разных видов.
Общеобменная вентиляция
Под общеобменной вентиляцией понимается воздухообмен во всем объеме обслуживаемых помещений. Основная задача инженерной системы – создавать благоприятный микроклимат и поддерживать должное качество воздуха. Это достигается за счет удаления избыточного тепла, вредных веществ, соблюдения приемлемого уровня влажности.
Общеобменная вентиляция с искусственным побуждением подразделяется на приточную и вытяжную системы, которые обычно работают в тандеме. Воздушные клапаны, являющиеся частью приточно-вытяжной вентиляции, выполняют роль запорно-регулирующей арматуры. Основная функция подобных устройства состоит в регулировании расхода воздуха, путем изменения размеров проходного сечения воздухопровода.
Несмотря на одинаковый характер работы, клапаны общеобменных систем вентиляции могут иметь различное назначение:
- регулировать объем приточного или вытяжного воздуха
- нести защитную функцию
- обеспечивать пожарную безопасность
При обычном регулировании пропускной способности воздуховодов, к клапанам предъявляются стандартные требования. Они должны открывать, полностью или частично перекрывать проход, в зависимости от текущих потребностей. В таких случаях воздушная арматура приводится в действие электроприводами в базовом конструктивном исполнении. Поэтому, выбирая модель приводного механизма, нужно ориентироваться исключительно на его технические и монтажные характеристики: крутящий момент, угол поворота, скорость срабатывания, электропитание, тип регулирования, особенности крепления.

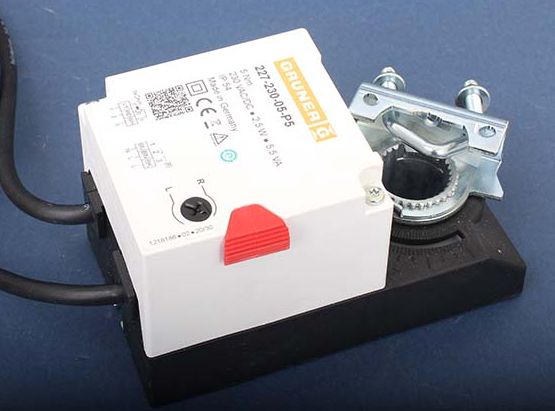

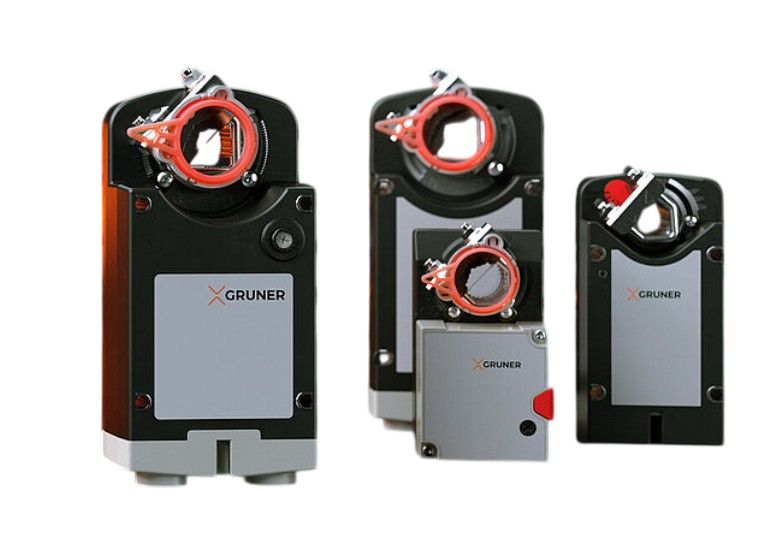

Для обычных клапанов, регулирующих расход воздуха, подойдут электроприводы серии Gruner 227 или модельного ряда Gruner 225. Это устройства без возвратной пружины, с поворотом по или против часовой стрелки на 90°, 2/3-позиционным управлением и крутящим моментом от 5 до 15 Нм.
Для случаев с высокими требованиями к скорости перевода заслонки в рабочее положение, необходимо установить электропривод быстрого срабатывания. Такие решения представлены устройствами, срабатывающими в течение 20–35 секунд (оборудование типов Gruner 227CS, 227S, 227SZ, 227SZ), 4 секунд (227CS), 5 секунд (227CS) и 1 секунды (227CSZ).
Когда воздушные клапаны монтируются на приточный воздуховод и стоит задача предупредить замерзание теплоносителя в секции обогрева, выбирают модели с защитной функцией. Такие устройства оснащены пружинным энергонезависимым механизмом, который срабатывает при отключении питания. Примером электроприводов с возвратной пружиной могут служить модели серии Gruner 341 (3 и 5 Нм) и линейки Gruner 361 (10 и 20 Нм).

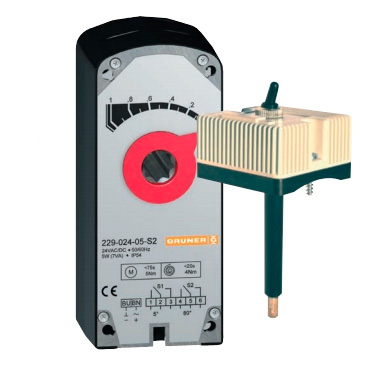

Для обеспечения пожарной безопасности зданий, на характерных участках общеобменной вентиляции устанавливают огнезадерживающие воздушные клапаны. Это арматура нормально открытого типа, которая перекрывает сечение воздуховода, при возникновении пожара. По отношению к устройствам, участвующим в противопожарных мероприятиях, предъявляются повышенные требования и к конструктивному исполнению, и к скорости перевода заслонки в рабочее положение. Противопожарные клапаны, предупреждающие распространение пламени, оснащают приводом с пружинным возвратом в специальном термостойком исполнении. Такие же решения включает серии Gruner 340 (3 и 5 Нм) и Gruner 360 (12 и 20 Нм).
Противодымная вентиляция
Система противодымной вентиляции предупреждает распространение продуктов горения в объеме здания, путем отвода дыма наружу. Для выполнения этой задачи в проемах огнестойких вытяжных шахт применяют дымовые клапаны с электрическим приводом. Арматура относится к нормально закрытому типу устройств. Это означает, что при срабатывании, заслонку нужно быстро открыть и удерживать в таком положении. Поэтому к приводным устройствам предъявляются повышенные требования к надежности и способности выполнять свои функции.
Учитывая особенности работы, дымовые клапаны оснащают электроприводами без пружинного механизма. В этом случае, даже при отключении питания, в условиях пожара затвор останется в открытом положении и не будет препятствовать удалению дыма. В линейке приводов Gruner к таким решениям относятся реверсивные модели серии Gruner 362 с крутящим моментом 20 или 40 Нм, углом вращения -5…+95° и двухпозиционным управлением ("открыто-закрыто"). Группа продуктов представлена четырьмя версиями с подключением к питанию 24 или 230 В.
Электроприводы дымовых клапанов оснащаются двумя концевыми выключателями, что необходимо для передачи сигнала о текущем положении затвора в систему управления. Контроль фактического состояния заслонки позволяет своевременно реагировать, при возникновении сбоя в работе привода или заклинивании лопатки клапана. Этим обеспечивается безопасность по время эвакуации людей.
Чтобы избежать проскальзывания во время поворота оси дымового клапана, шток выполняют квадратного сечения с разными размерами сторон. Это же правило действует и по отношению к посадочному отверстию электропривода. В частности, приводные устройства модельного ряда Gruner 362 устанавливаются на квадратный вал, с размером сторон 10, 12 или 14 мм. Модели для огнезадерживающих клапанов выполняют по аналогичному принципу.
